1 范圍
本標準規定了蜂窩式電除焦油器的術語和定義、基本參數及代號、技術要求、試驗方法、檢驗規則以及標志、包裝、運輸和貯存。
本標準適用于煤制氣行業蜂窩式電除焦油器。
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其版本(包括所有的修改單)適用于本文件。
GB/T 191 包裝儲運圖示標志
GB 6222 工業企業煤氣安全規程
GB/T13306 標牌
GB/T 13931 電除塵器性能測試方法
JBIT 4730.2 承壓設備無損檢測第2 部分:射線檢測
B廳4730.3 承壓設備無損檢測第3 部分:超聲檢測
B廳9688 電除塵用晶閘管控制高壓電源
NB/T 47003 .1-2009 鋼制焊接常壓容器
3 術語和定義
下列術語和定義適用本文件。
3.1蜂窩式電除焦油器honeycomb style electric coal tar remover
利用靜電吸附原理，將煤氣中焦油霧除去，以凈化煤氣的設備;設備沉淀極(陽極〉為蜂窩式結構。
3.2煤制氣coal gas
以煤為原料加工制得的含有可燃組分的氣體。
3.3沉淀極receiving electrode
正六邊形金屬管，工作時施加高壓直流電(正極) ，用于收集吸附了負離子和電子的焦油霧滴等雜質。
3.4標準狀態normal state
壓力為101 325 Pa、溫度為O'C (即273 .1 5 K) 的狀態。
4 基本參數及代號
4.1 基本參數
基本參數如下:
a) 單元處理煤氣量3000m刊~78 OOOm刊(標準狀態) ;
b) 單元電場面積1. 7 曠~20m2;
c) 設計溫度<120'C;
d) 設計壓力<0.1 MPa;
e) 氧含量運1%;
f)空塔煤氣流速<1 mls 。
4.2 電源參數
需要的直流電壓等級和電流等級應從符合JB/T 9688 的規定數值中選取。

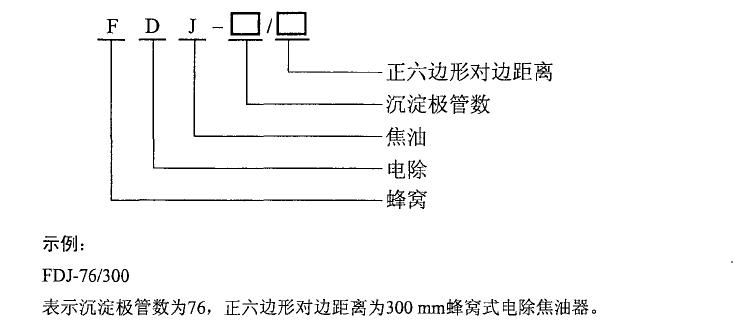

4.3 產品代號表示方法

5 技術要求
5.1 出口焦油濃度ζ20 mg/m3 (標準狀態)。
5.2 泄漏率ζ1% 。
5.3 壓力陣:::::;1000 Pa 。
5.4 電暈極與沉淀極同心度土8mm，電暈極垂直度士2mm ，沉淀極垂直度I5mmo
5.5 焊接表面應符合NB/T 47003.1-2009 中9 .4的規定，對筒體焊接應按JB/T 4730.3 或JB/T 4730.2的規定，做25%超聲檢測并達到II 級，或射線檢測并達到III級。
5.6 設備嚴密性試驗壓力為設計壓力的1.1 5 倍，應符合GB 6222 的規定。
5.7 對簡體焊縫需做煤油滲漏試驗，應符合NB/T 47003.1 的規定。
6 試驗方法
6.1 出口濃度和壓力降應符合GB/T 13931 的規定。
6.2 泄漏率檢驗(嚴密性試驗)應符合GB 6222 的規定。
6.3 空載通電試驗應符合GB/T 13931 的規定。
6.4 煤油滲漏試驗應符合NB/T 47003.1-2009 中9.7.9 的規定。
6.5 元損檢測應符合JBIT 4730.2, JB/T 4730.3 的規定。
