L3號電解液：Na2SiO3+KOH+MoS2

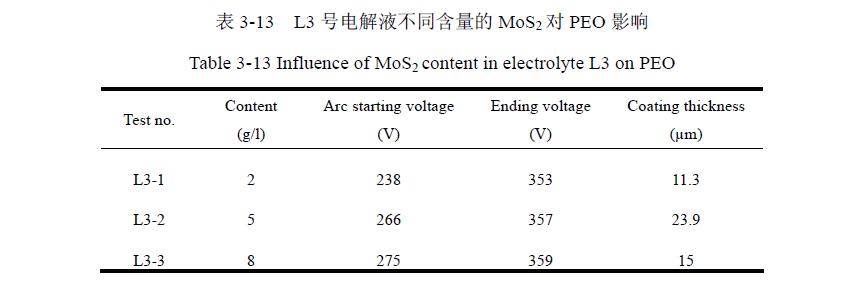

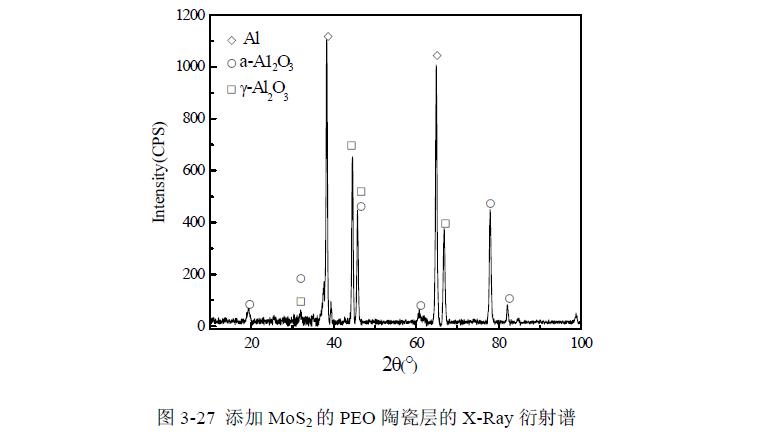

由表3-13可以看出MoS2的加入一定程度上降低了起始電壓，而對終止電壓基本沒有影響。但所生成的陶瓷膜層厚度有所增加，且質量較好。表面光滑細膩，膜層接近乳白色，有瓷釉質感。但隨其含量增加，膜厚又變小，同時溶液穩定性變差。由添加MoS2的等離子體陶瓷層X-ray衍射譜可以看出，沒有出現含硫化合物的衍射峰(如圖3-27所示)。但由于MoS2的加入使膜層中α-A12O3的含量高于主體系。分析認為可能是由于MoS2的加入使微區弧光放電溫度增加，從而有利于γ-A12O3向α-A12O3的轉變。





分析認為，在PEO過程中少量納米MgO隨鋁表面熔融、燒結，反應形成具有陶瓷特性的鎂鋁尖晶石相(MgAl204)。尖晶石是一組分子組成為AB204的等軸晶系的系列化合物。在所有的尖晶石類結構中，氧原子是等同的，以立方密堆積排列。在鎂鋁尖晶石中，由于氧離子比陽離子大得多，鋁和鎂的金屬離子分別按一定的規律插入在氧離子按最密堆積形成的八面體和四面體空隙中，從而增強陶瓷層的致密性以及耐腐蝕性能。
在添加了納米MgO的電解液中，經PEO處理后的陶瓷層表面形貌如圖3-32所示?？梢?，氧化膜層表面有很多近似于圓形的孔洞，直徑不大于5μm，這些都是未封閉的等離子體放電通道。說明在氧化的初始階段，由于產生的放電火花較小，釋放的能量低，不足以使放電通道完全封閉。這些孔洞只存在于氧化膜層的表面，并不是穿過氧化層的通孔。膜層表面還存在大量細小顆粒，這是由于隨著等離子體電解氧化放電區瞬間溫度的提高，鎂鋁尖晶石聚集充分，晶體結晶完善，晶粒長大，收縮增大。
對等離子體電解氧化陶瓷層表面進行的EDS點分析結果如圖3-30所示，分別對應圖3-29(b)中的spectrum1和spectrum2兩點?？梢钥闯鰣D中出現了Mg的衍射峰，且對應于白亮點spectrum2處Mg元素含量較spectrum1處由0。59at%提高到了1。46at%。分析認為，spectrum2處除了含有等離子體電解氧化反應生成的鎂鋁尖晶石相外，還可能同步沉積了納米MgO顆粒，細小的顆粒之間相互堆積形成了較大的MgO顆粒，因而其Mg元素含量較高。http://www.dgzhenghang.cn
